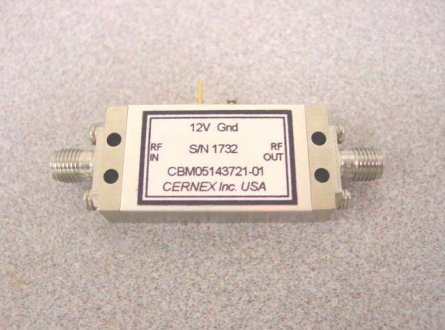

CERNEX寬帶中功率放大器
發布時間：2021-10-09 17:07:41 瀏覽：1244
CERNEX的CBM系列功率放大器設計應用于廣泛的通用型應用領域，如實驗室檢測設備、儀器設備和其它需要中等功率輸出的應用領域。CERNEX采用堅固的帶線電源電路結構特征和選定的砷化鎵場效應晶體管元器件，可完成安全可靠運轉。
特點：
覆蓋范圍從0.5到65.0GHz（倍頻程/多倍頻程）；
高達2瓦的輸出功率（@1dB壓縮點）；
緊湊型/堅固的薄膜結構特征；
應用領域：
通用型高功率實驗室射頻源。
檢測設備中的輸出功率放大器（ATE和AGE）；
高功率鏈中的射頻配置中間功率放大器（IPA）中的驅動功率放大器。
深圳市立維創展科技有限公司，贏得CERNEX授權代理銷售，期待與業界合作，歡迎咨詢。
詳情了解CERNEX微波請點擊：http?: //m.lunliu2.cn/public/brand/51.html
或聯系我們的銷售工程師：0755-83050846 QQ：3312069749
Model Number | Frequency Range (GHz) | Gain (dB) Min.
**** | SS
Flatness (+/-dB)
Max. | NF (dB)
Max. | P1dB
(dBm) Min. | VSWR
In/Out Max. |  Current @ 12 VDC (mA)
Typ.
| Case Type |
CBMH1013430OP | 0.001-1 | 34 | 1.5 | - | 30 | 2:1 | 1000(Max)** √ | 6 x 3 x 1.1 |
CBMU1183425 | 0.1-18 | 34-40 (Max) | 2.8 | 3.5 | 25, 26 typ | 2.5:1 typ | 15V@950 | MK5 |
CBMU1182529 | 0.1-18 | 25 | 3.0 Typ | 8 Typ | 29 | 2.5:1 | 15V@2000 | SN8 |
CBMU1222527 | 0.1-22 | 25 | 3.0 Typ | 8 Typ | 27 | 2.5:1 | 15V@1000 | SN8 |
CBMU5022523 | 0.5-2 | 25 | 1.5 | 5.00 | 23 | 2:1 | 300 | LN4 ° |
CBMU5022425 | 0.5-2 | 24 | 1.5 | 5.00 | 25 | 2:1 | 450 | LN4 ° |
CBMU5023027 | 0.5-2 | 30 | 1.5 | 5.00 | 27 | 2:1 | 700 | LN4 ° |
CBMU5023030 | 0.5-2 | 30 | 1.5 | 5.00 | 30 | 2:1 | 1300 | LN5 ° |
CBMU5042023 | 0.5-4 | 20 | 2.0 | 5.00 | 23 | 2.5:1 | 300 | LN4 ° |
CBMU5042523 | 0.5-4 | 25 | 2.0 | 5.00 | 23 | 2.5:1 | 350 | LN4 ° |
CBMU5042525 | 0.5-4 | 25 | 2.0 | 5.00 | 25 | 2.5:1 | 550 | LN4 ° |
CBMU5043225 | 0.5-4 | 32 | 2.5 | 5.00 | 25 | 2.5:1 | 600 | LN4 ° |
CBMU5042527 | 0.5-4 | 25 | 2.0 | 5.00 | 27 | 2.5:1 | 700 | LN5 ° |
CBMU5043027 | 0.5-4 | 30 | 2.5 | 5.00 | 27 | 2.5:1 | 780 | LN5 ° |
CBMU5043030 | 0.5-4 | 30 | 3.00 | 6.00 | 30 | 2.5:1 | 1500 | LN7 |
CBMU8043030 | 0.8-4.2 | 30 | 1.50 | 10.00 | 30 | 2:1 | 1500 (Max)** √ | 3.11x2.32x0.66 |
CBM01022723 | 1-2 | 27 | 1.50 | 5.00 | 23 | 2:1 | 300 | LN4 ° |
CBM01023523 | 1-2 | 35 | 1.75 | 5.00 | 23 | 2:1 | 400 | LN4 ° |
