ARRA可變耦合器：60-100 dB范圍
發布時間：2021-04-06 17:07:53 瀏覽：1643
ARRA可變方向耦合器極其適用于規定二次線動態衰減輸出高、主干線耗損最低的應用領域場合。這些單位是非常實用的振幅檢測控制電路，增益控制控制電路和混頻器的應用領域。
與所有的定向耦合器一樣，ARRA可變方向耦合器的主線與衰減次級線隔離。這樣的類型的機器設備能夠 承擔十分高的功率水平，并能夠 作為一個大功率連續可變衰減器與適當的終止在主線輸出。
一般規格 |
插入損耗（最大值）：1.5 dB（主線），
6.0 dB（次級） |
連接器*：SMA或N型母頭 |
駐波比（最大值）：前4 dB后為1.5 |
表盤規格：以1 dB為增量直接讀取 |
相移：典型6° |
材料：主體：鋁
連接器：MIL-C-39012 |
表面處理：符合MIL-C-22750的ARRA藍色 |

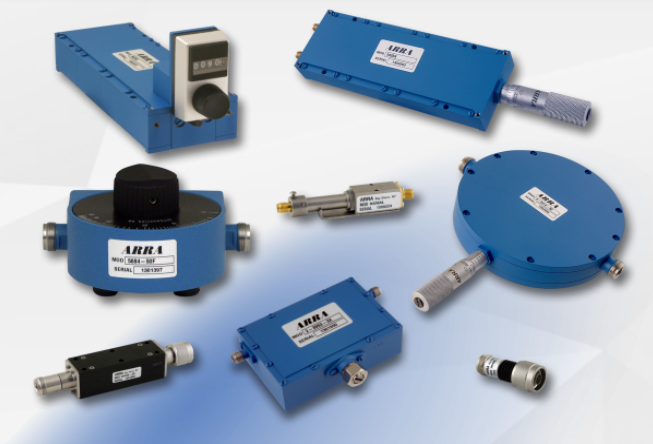

ARRA是美國著名的微波器件制造商，專業生產同軸和波導接口產品。ARRA產品包括：衰減器、直流隔離器、耦合器、功率分配器、組合器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208，以及NASA和航空航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
詳情了解ARRA產品請點擊：http://m.lunliu2.cn/brand/48.html
或聯系我們的銷售工程師：0755-83050846 QQ: 3312069749
頻率范圍（GHz） | 衰減范圍（dB） | 衰減vs（頻率±dB） | 射頻功率（平均W） | 構成因素 | 型號。 * |
0.5-1.0 | 60 | 1.00 | 200 | 0-3176 | 2951-60 |
80 | 1.25 | 200 | 0-3176 | 2951-80 |
60 | 1.00 | 15 | 0-3177 | 2952-60 |
80 | 1.25 | 15 | 0-3177 | 2952-80 |
0.9-1.3 | 60 | 1.00 | 200 | 0-802 | 2-3951-60 |
80 | 1.25 | 200 | 0-802 | 2-3951-80 |
100 | 1.50 | 200 | 0-802 | 2-3951-100 |
60 | 0.50 | 15 | 0-660 | 2-3952-60 |
80 | 0.50 | 15 | 0-660 | 2-3952-80 |
100 | 0.75 | 15 | 0-660 | 2-3952-100 |
0.960-1.215 | 90 | 0.50 | 5 | 0-1212 | 2-3954-90 |
100 | 0.75 | 5 | 0-1212 | 2-3954-100 |
1.0-2.0 | 60 | 1.00 | 200 | 0-802 | 3951-60 |
80 | 1.25 | 200 | 0-802 | 3951-80 |
100 | 1.50 | 200 | 0-802 | 3951-100 |
60 | 1.00 | 15 | 0-660 | 3952-60X |
80 | 1.25 | 15 | 0-660 | 3952-80X |
100 | 1.50 | 15 | 0-660 | 3952-100X |
1.4-2.4 | 60 | 1.00 | 200 | 0-802 | 3-4951-60 |
80 | 1.25 | 200 | 0-802 | 3-4951-80 |
100 | 1.50 | 200 | 0-802 | 3-4951-100 |
60 | 1.00 | 15 | 0-660 | 3-4952-60 |
80 | 1.25 | 15 | 0-660 | 3-4952-80 |
100 | 1.50 | 15 | 0-660 | 3-4952-100 |
2.0-4.0 | 60 | 1.00 | 200 | 0-802 | 4951-60 |
80 | 1.25 | 200 | 0-802 | 4951-80 |
100 | 1.50 | 200 | 0-802 | 4951-100 |
60 | 1.00 | 15 | 0-660 | 4952-60X |
80 | 1.25 | 15 | 0-660 | 4952-80X |
100 | 1.50 | 15 | 0-660 | 4952-100X |
4.0-8.0 | 60 | 1.25 | 1個 | 0-2366 | 5955-60 |
80 | 1.50 | 1個 | 0-2366 | 5955-80 |
60 | 1.25 | 50 | 0-2366 | 5956-60 |
80 | 1.50 | 50 | 0-2366 | 5956-80 |
