HMC1021LP4E/HMC1021LP4ETR集成高帶寬包絡檢波器的RMS功率檢波器 ADI現貨

發布時間：2018-07-09 11:52:03 瀏覽：7601

HMC1021LP4E是一款集成高帶寬包絡檢波器的RMS功率檢波器。RMS輸出為溫度補償式、單調、線性dB表示的RF實信號功率，采用70 dB的輸入檢測范圍測量。

該包絡檢波器能夠提供精確的電壓輸出，它與調制帶寬最高可達150 MHz的RF輸入信號的包絡幅度成線性比例關系。HMC1021LP4E的高帶寬包絡檢波使其非常適合檢測CDMA2000、WCDMA和LTE系統中常用的寬帶和高波峰因數RF信號。此外，瞬時包絡輸出可用于實現快速RF過功率保護、PA線性化和增強效率的包絡跟蹤PA。

HMC1021LP4E的RMS檢波器集成帶寬可通過超過40倍范圍的輸入引腳SCI1-4進行數字編程。這樣，用戶可動態設置工作帶寬，還支持在同一平臺上進行不同類型的調制檢測。

若您有任何疑問，請聯系我們立維創展，我們會盡最大努力為您服務。

HMC1021LP4E的RMS輸出級集成了內部運算放大器，提供斜率和截點調整并支持各種應用。

品牌	型號	描述	貨期	庫存
ADI	HMC1021LP4E HMC1021LP4ETR	集成包絡跟蹤器的DC - 3.9 GHz RMS功率檢波器SMT	現貨	153

HMC1021LP4E應用

對數–>均方根(RMS)轉換
(RMS)轉換
Tx/Rx信號強度
指示(TSSI/RSSI)
RF功率放大器效率控制
接收機自動增益控制
發射機功率控制
包絡跟蹤

PA線性化

HMC1021LP4E優勢和特點

寬帶單端RF輸入
±1 dB檢測精度：3.9 GHz
輸入動態范圍：
-62 dBm至+8 dBm
包絡檢波精度：±1 dB
輸入范圍超過20 dB
包絡檢波帶寬：
>150 MHz
數字可編程
集成帶寬
關斷模式
24引腳4x4mm SMT封裝：16mm2

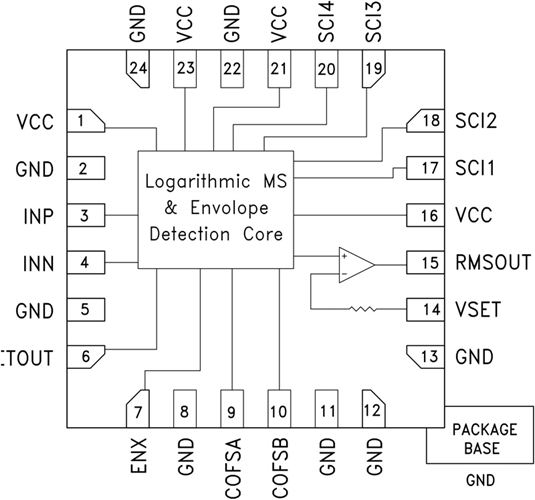

HMC1021LP4E結構圖
