Linear教你正確使用電源模塊的方法
發布時間：2020-01-15 10:38:11 瀏覽：2580
Linear是一個在模擬電路領域有著悠久歷史的國際品牌。其μ模塊化芯片電源模塊產品廣泛應用于工業和軍事市場。Linear于2016年被Adi收購。

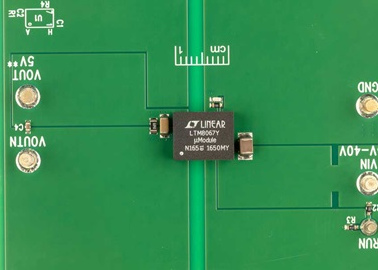

ADI的隔離μ模塊轉換器是一個完整的系統包SIP；電源管理解決方案，它將DCDC控制器、功率晶體管、輸入輸出電容器、補償元件和725vdc隔離變壓器集成在一個緊湊的表面安裝BGA包中。這些1.5W輸出隔離反激式μ模塊轉換器能夠有效地滿足工程師面對時間和空間限制的需求，為全球客戶提供高效可靠的電源管理解決方案。
如何正確使用Linear電源模塊呢？
1、IO管腳問題
大多數電源模塊都是導頻管腳類型。使用前，你需要看清楚。一般來說，交直流電源模塊的輸入端是正的和負的，因為里面有一個整流橋，它可以同時用于交直流。相反，DC-DC電源模塊應區分管腳。如果產品是有線的，它需要區分正負極，常見的紅色和黑色。
2、熱插拔問題
“熱插拔”是指模塊在活載條件下的插拔。使用適當?shù)能浖梢栽诓魂P(guān)閉電源的情況下插入或拔出支持熱插拔的外圍設備，這不會導致外圍設備燒壞，并且可以實時檢測和使用新設備。
但目前大部分電源模塊不支持熱插拔，需要熱插拔的模塊有冗余模塊和備用模塊。由于控制電路的原因，它們可以防止模塊在插頭插入過程中產生的峰值電壓損壞。
3、模塊背板的電氣間隙和爬電距離
電源模塊的性能參數中有一個稱為隔離電壓的參數。要選擇適合實際應用的耐壓值，并注意模塊背板的電氣間隙參數，以滿足產品的電氣隔離參數。由于AC-DC電源模塊中存在高電壓，其電氣間隙通常大于8mm，而DC-DC電源模塊通常根據不同的參數具有3-7mm。
4、水平問題
目前，大致可以分為三個溫度水平：商業、工業和軍事。在使用中，要注意使用環境，避免因工作溫度超過額定值而導致系統癱瘓。在產品技術手冊中，一般都有電磁兼容特性，表示相對水平，并參考應用電路。用戶可以根據自己的實際情況設計電路。它可以避免裸機不能滿足要求，或添加多個組件并反復修改等問題。
5、雙向功率模塊的負載問題常見的是，在調試雙向功率模塊時，輔助電路的輸出保持重新啟動和電壓下降。這是由主干道路上的輕載或空載和輔助道路上的重載引起的。一般來說，輔助電路電壓取決于變壓器耦合以穩定輸出，其穩定性與負載有很大關系。因此，主回路負荷要求不低于額定負荷的20%。
深圳市立維創展科技有限公司是ADI \ Linear的代理商，以代理分銷庫存現貨ADI \ Linear為產品優勢，可提供當日發貨服務，歡迎咨詢
