2492-04A-9終端發射連接器1.0毫米W波段110GHz窄塊 西南微波現貨

發布時間：2019-01-22 13:39:11     瀏覽：2046

西南微波公司的高性能終端發射連接器旨在為微波層位于頂部的單層或多層印刷電路板提供低至6.5 GHz的寬VSWR響應。它們非常適用于高頻芯片組評估/演示板，測試夾具和電路板表征。多種啟動配置可用于優化與電路的匹配。終端發射連接器還具有獨特的夾緊機制，可實現各種電路板厚度，同時在端部發射和電路板之間提供連續的接地連接。

品牌 型號 貨期
SOUTHWEST 2492-04A-9 1周
如若您需要購買2492-04A-9，請點擊右側客服聯系我們！！！

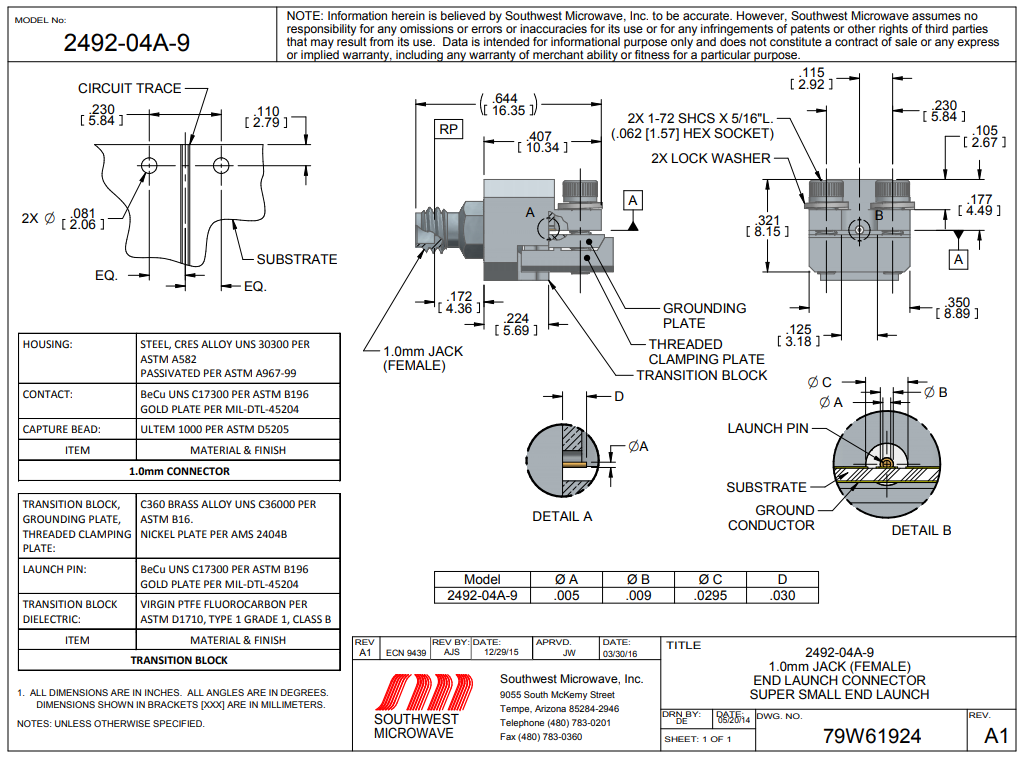

模型


2492-04A-9系列  1.0毫米（寬）


頻率（GHz）：110,67,50,40,36,27,18


樣式：狹窄的塊


引腳/電介質直徑:0.005 / 0.0290


PCB厚度:≤0.040

終端啟動連接器 - 安裝程序

步驟1：將端部啟動連接器安裝在電路板上所需的位置。

步驟2：確保啟動銷位于跡線的中心。

步驟3：確保過渡塊緊靠板。

步驟4：將1-72安裝螺釘擰緊至20 in-oz扭矩*，或直至連接器固定。*僅建議。扭矩量可能因PCB材料而異。

步驟5（可選）：將啟動引腳焊接到跡線。（注意：確保焊料在發射引腳/走線接觸區域的整個長度上流動。）

步驟6（可選）：去除多余的焊料。（注意：過量的焊料會影響性能。）

步驟7（可選）：清潔焊點周圍的焊劑或其他殘留物。
